Дыхательный аппарат АП-98-7К исполнение №2

Дыхательный аппарат АП-98-7К предназначен для индивидуальной защиты органов дыхания и зрения человека от вредных воздействий непригодной для дыхания газовой среды при тушении пожаров и ликвидации аварий, а также для использования со спасательным устройством при эвакуации пострадавшего в безопасное место.

Аппарат АП-98-7К отличается рядом особенностей:

+легочный автомат создает избыточное давление в подмасочном пространстве

+в комплект аппарата АП-98-7К входит композитный баллон производстваВеликобритании или стальной баллон производства Германии (или России).

+подвесная система аппарата рассчитана на самостоятельное надевание и снятие, а также на самостоятельную регулировку ремней.

+аппарат комплектуется масками из натуральной или силиконовой резины с сетчатым или резиновым оголовьем

+контроль за давлением воздуха в баллоне осуществляется не только по манометру, но и при помощи звукового сигнального устройства.

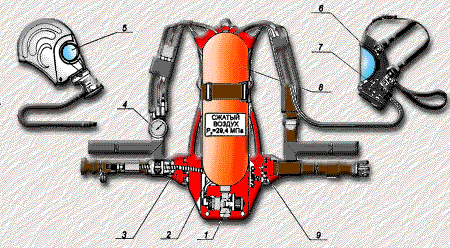

Элементы конструкции, отмеченные значками ***, входят в стандартную комплектацию соответствующих исполнений аппарата.

1. Подвесная система*** - включает подвесную панель, поясные и плечевые ремни, редуктор и сигнальное устройство с манометром.

а). Стандартная подвесная система, для всех исполнений аппарата***

б). Подмягченная подвесная система

2. Легочный автомат от аппарата АП-98-7К со шлангом, для всех исполнений аппарата***

3. Маска "ПАНАСИЛ"***

-неопреновая с ременным оголовьем, для всех исполнений аппарата***

-неопреновая с сетчатым оголовьем

-силиконовая с ременным оголовьем

-силиконовая с сетчатым оголовьем

4. Баллон с вентилем***

4.1. Для исполнения №1 - баллон стальной 7,0 л / 300 кгс/см2
, масса баллона 9 кг

4.2. Для исполнения №2 - баллон металлокомпозитный 7,0 л / 300 кгс/см2
, масса баллона 5,5 кг

4.3. Для исполнения №3 - баллон металлокомпозитный 6,8 л / 300 кгс/см2
, масса баллона 3,9 кг

5. Дополнительное оборудование:

5.1. Спасательное устройство с комплектом проверочных заглушек

5.2. Шланг с быстроразъемным замком для подключения спасательного устройства

5.3. Манометр

5.4. Чехол защитный для металлокомпозитного баллона 6,8л

5.5. Механизм защиты вентиля от непроизвольного запирания

5.6. Индикатор ИР-2

5.7. Диск проверочный ДП

5.8. Щиток сварочный

5.9. Отвертка монтажная

5.10. Смазка ВНИИ НП-282, 150 гр


АППАРАТ Вариант исполненияВремя защитного действия, минМасса аппарата, кгПараметры баллонаГарантия, лет
кол-вотип, техн. характеристики
АП-98-7К№ 160161 Стальной7л/300кгс/см22
№ 260131 Металлокомпозитный7л/300кгс/см22
№ 360111 Металлокомпозитный6,8л/300кгс/см22

1. Аппарат работоспособен при давлении воздуха в баллоне от 29,4 до 1,0 МПа (от 300 до 10 кгс/см2).

2. В подмасочном пространстве лицевой части аппарата в процессе дыхания поддерживается избыточное давление при легочной вентиляции до 85 л/мин и диапазоне температур окружающей среды от минус 40 до +60 o С.

3. Избыточное давление в подмасочном пространстве — (250± 100) Па [(25± 10) мм вод.ст.] при нулевом расходе воздуха.

4. Объемная доля двуокиси углерода во вдыхаемой смеси — не более 1,5%.

5. Время защитного действия аппарата при легочной вентиляции 30 л/мин (работа средней тяжести) указана в таблице.

6. Сопротивление дыханию на выдохе в течение всего времени защитного действия аппарата и легочной вентиляции 30 л/мин не превышает:

— 350 Па (35 мм вод. ст.) — при температуре окружающей среды +25 o С;

— 500 Па (50 мм вод.ст.) — при температуре окружающей среды минус 40 o С.

7. Расход воздуха при работе устройства дополнительной подачи (байпаса) — не менее 70 л/мин в диапазоне давлений от максимального рабочего до 2 МПа (20 кгс/см2).

8. Сопротивление дыханию спасательного устройства на вдохе и выдохе при легочной вентиляции 30 л/мин не превышает 350 Па (35 мм вод. ст.).

9. Клапан легочного автомата спасательного устройства открывается при разрежении от 50 Па (5 мм вод.ст.) до 350 Па (35 мм вод. ст.) при расходе 10 л/мин.

10. Системы высокого и редуцированного давления аппарата герметичны, при этом после закрытия вентиля баллона падение давления не превышает 2 МПа (20 кгс/см2) в минуту.

11. Системы высокого и редуцированного давления аппарата с подключенным спасательным устройством герметичны, при этом после закрытия вентиля баллона падение давления не превышает 1 МПа (10 кгс/см2) в минуту.

12. Воздуховодная система аппарата с подключенным спасательным устройством герметична. При этом при создании вакуумметрического и избыточного давления 800 Па (80 мм вод. ст.) изменение давления в ней не превышает 50 Па (5 мм вод. ст.) в минуту.

13. Сигнальное устройство срабатывает при падении давления в баллоне до (5,5± 0,5) МПа [(55± 5) кгс/см2] и звучит не менее 60 с в диапазоне рабочих температур.

14. Уровень звука сигнального устройства при замере непосредственно у источника звука — не менее 90 дБА. При этом частотная характеристика звука, создаваемая сигнальным устройством, находится в пределах 800…4000 Гц.

15. Расход воздуха на работу сигнального устройства — не более 5 л/мин.

16. Вентиль баллона герметичен в открытом и закрытом положениях при всех значениях давления в баллоне.

17. Вентиль работоспособен в процессе не менее 3000 циклов открываний и закрываний.

18. Давление на выходе редуктора (без расхода) составляет 0,55 — 1,10 МПа (5,5 — 11,0 кгс/см2).

19. Предохранительный клапан редуктора открывается при давлении не более 2,2 МПа (22 кгс/см2).

20. Баллон аппарата выдерживает не менее 5000 циклов нагружений (заправок) между нулевым и рабочим давлением.

21. Срок переосвидетельствования баллона аппарата составляет:

— 3 года для металлокомпозитных баллонов;

— 5 лет для стального баллона ГНПП "СПЛАВ";

— 6 лет (первичное), 5 лет — последующие для стального баллона "FABER".

22. Срок службы баллона аппарата:

— 16 лет — стального "FABER";

— 11 лет — стального ГНПП "СПЛАВ";

— 10 лет — металлокомпозитного ЗАО НПП "Маштест";

— 15 лет — металлокомпозитного "LUXFER LCX".

23. Средний срок службы аппарата — не менее 10 лет.

24. Масса снаряженного аппарата без спасательного устройства не превышает значений, указанных в таблице.

25. Масса маски не превышает 0,7 кг.

26. Аппарат по виду климатического исполнения относится к исполнению У категории размещения 1 по ГОСТ 15150, но рассчитан на применение при температуре окружающей среды от минус 40 o С до +60 o С, относительной влажности до 100 %, атмосферном давлении от 84 кПа до 133 кПа (от 630 до 997,5 мм рт. ст.).

27. Аппарат устойчив к воздействию водных растворов поверхностно-активных веществ (ПАВ).

28. Маска, легочный автомат и спасательное устройство устойчивы к дезинфицирующим средствам, используемым при санитарной обработке:

— спирту этиловому ректификованному ГОСТ 5962;

— водным растворам: перекиси водорода (6 %), хлорамина (1 %), борной кислоты (8 %), марганцовокислого калия (0,5 %).
